4.3. Конструкция ювелирных украшений

Кольца. Конструктивно ювелирные кольца (кроме обручальных и безкаменных) состоят из двух основных частей: нижней - шинки или ободка и верхней или верхушки (рис. 4.1, а). Встречающиеся различия в конструкции колец обусловлены изменением формы, материала, размеров и огранки вставок.

Рис. 4.1. Конструкция кольца

Шинка 1 кольца выполняется как сплошной, так и полой, с различной формой сечения (круглой, полукруглой, овальной, прямоугольной). Ширина и толщина шинки - непостоянны, в большинстве случае они расширяются и утолщаются по направлению к касту. Внутренняя сторона шинки всегда гладкая. С наружной стороны шинка может быть гладкой, с эмалью, чернью, чеканным или гравированным рисунком, с местами для закрепки вставок из камней, янтаря, коралла, пластмассы, кости, стекла. Шинку припаивают к касту, ранту, соединяя таким образом с верхней частью (верхушкой) кольца.

В верхушку - основную украшающую часть кольца входят как самостоятельные следующие детали: каст (оправа) для вставки, рант под каст, накладки. Форма верхушки может быть круглой, овальной, многоугольной, сложного узора; рисунок на ее плоской, а чаще выпуклой поверхности может быть прорезным или напайным.

Каст 4 или оправа для вставки - общая деталь многих ювелирных изделий (в том числе и колец) со вставками. Касты бывают различных форм и размеров.

Рант 3 - это контурный ободок, припаянный к касту снизу. Рант изготовляют различных форм и размеров, но он обязательно должен копировать все контуры каста и по размерам не выходить за его пределы. Нередко рант называют дигелем.

Накладка 2 - важная деталь верхушки. Придает кольцу особый колорит декоративности. Накладки бывают гладкие, с гравированным, чеканным, штампованным рисунком, а также филигранные с местами для крепления вставок.

Размер кольца соответствует внутреннему диаметру шинки. В нашей стране выпускаются кольца с номерами размеров от 15 до 25 мм (табл. 4.1), причем каждый последующий номер отличается от предыдущего на 0,5 мм. Определение размера кольца производят с помощью кольцемера - металлического конусообразного предмета (рис. 4.1, б), а размера пальца покупателя - с помощью кольцемера, состоящего из пальцемерных колец (рис. 4.1, в).

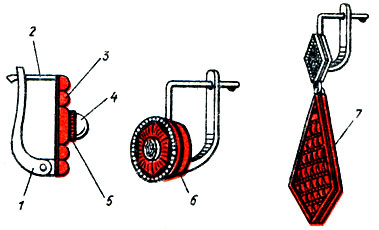

Рис. 4.2. Конструкция серег: 1 - швенза; 2 - крючок; 3 - основание; 4 - вставка; 5 - каст; 6 - рант; 7 - подвеска

Серьги. Серьги состоят из основания, каста для вставки и ранта, накладок, подвесок и замковой части (рис. 4.2). Основание серег может быть гладким или с местами для закрепки различных вставок, может иметь штампованный, чеканный, гравированный рисунок. Касты для серег делаются самых разнообразных форм и размеров. Их количество в серьгах определяется количеством вставок. Накладки бывают гладкими, с гравированным рисунком, чеканным, штампованным, филигранным, разнообразных форм и размеров. Подвески отличаются формой, размерами, декором. Замковая часть серег является самой важной и ответственной деталью, а потому должна отвечать трем основным и очень жестким требованиям: быть по возможности простой, надежной и долговечной. Применяемые в серьгах конструкции замков - самые разнообразные: пружинные, на крючках с защелкой и петелькой, в виде скобы на шарнире, винта с гайкой, зажимного винта, клипса.

Таблица 4.1

Броши. Броши состоят из основания, каста для вставок, накладок, замковой части (рис. 4.3). Иногда к этим деталям добавляются еще фигурные проволочные детали. Основание может быть гладким, чеканным, гравированным, штампованным, эмалевым, с мозаичным рисунком, а также филигранным или в виде ободка под вставку или камею. Касты для брошей имеют разные формы и размеры. Накладки изготовляют гладкими, с чеканным, гравированным, штампованным рисунком, филигранными. Замки брошей бывают простыми - в виде крючка из проволоки и сложными - с предохранителем и без него. Существуют три вида замков для брошей: шомпольный, визорный и револьверный. Применяется также клипсовый (пружинящий) замок.

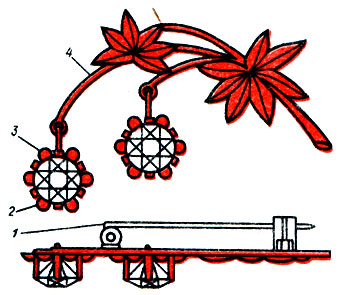

Рис. 4.3. Конструкция броши: 1 - часть; 2 - вставка; 3 - каст; 4 - основание

Кулоны. В конструкцию кулона входят основание, накладки, подвески, соединительное и подвесное кольца (ушки) для соединения с цепочкой (рис. 4.4). Основание - гладкое или с рисунком (штампованным, чеканным, гравированным), или с обозначением мест для закрепки вставки, подвески, накладок. Подвески выполняют съемными и как одно целое с цепочкой. Бывают кулоны с несколькими подвесками: одна (большая) - в центре, две (поменьше) - по сторонам.

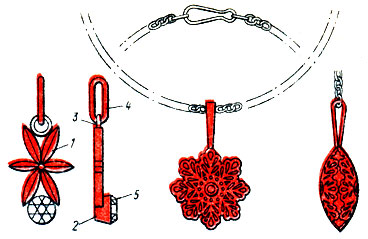

Рис. 4.4. Конструкция кулона: 1 - основание; 2 - каст; 3 - подвесное ушко; 4 - соединительное ушко; 5 - вставка

Медальоны. Состоят из цепочки и футлярчика (рис. 4.5), соединительного и подвесного ушек.

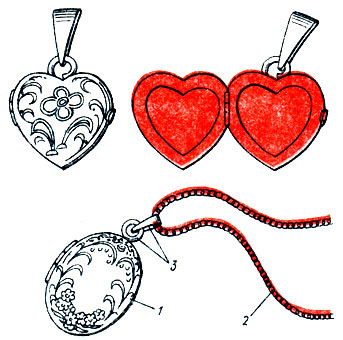

Рис. 4.5. Конструкция медальона: 1 - футлярчик; 2 - цепочка; 3 - соединительное и подвесное ушко

Колье. Включает в себя цепочку с замком и несколько соединенных или несоединенных между собой подвесок различных форм и размеров, имеющих декоративную отделку и расположенных в центральной части цепочки (рис. 4.6).

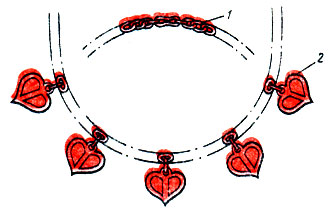

Рис. 4.6. Конструкция колье: 1 - цепочка с замком; 2 - подвеска

Ожерелья. Состоят из гибкого обруча или цепочки с кастами для вставок, а также отдельных, различных по форме деталей (рис. 4.7) сложного переплетения, украшенных вставками из драгоценных и полудрагоценных камней.

Рис. 4.7. Конструкция ожерелья

Заколки. Внешне заколки очень похожи на обычные иглы, незаостренные концы которых оканчиваются округлым утолщением - головкой (рис. 4.8). Заколки бывают двух типов: с длинной и короткой иглой из драгоценных или цветных металлов. Для крепления ограненных камней в заколке предусматривается каст; жемчуг, бирюза, янтарь, коралл, крепятся в заколке с помощью штифта (для этого в них просверливают отверстия).

Рис. 4.8. Конструкция заколки: 1 - вставка; 2 - основание; 3 - игла

Цепочки. Основой конструкции являются звенья, замок и заводное кольцо. По виду звеньев цепочки подразделяются на якорные, панцирные, витые, кордовые, венецианские, комбинированные, фантазийные, цепочки-ленточки (рис. 4.9).

Рис. 4.9. Виды звеньев цепочек

Звенья якорных цепочек расположены во взаимно перпендикулярных плоскостях, панцирных - в одной плоскости. Звенья кордовой цепочки, переплетаясь, образуют сложный рисунок, а звенья венецианской цепочки выполнены в виде жестко скрепленных прямоугольников. В цепочке типа "ленточка" каждое звено собрано из множества витков проволоки. Звенья фантазийных цепочек имеют усложненную конфигурацию, а комбинированные цепочки состоят из звеньев различных форм плетений.

Бусы. Состоят из бусин, промежуточных звеньев, нитки (рис. 4.10). Для коротких бус предусматривается замок. Бусины в сборе могут быть одного или различных размеров, круглой, овальной, бочкообразной, плоской, фигурной форм, одного цвета или нескольких цветов одновременно, с поверхностью либо гладкой, либо украшенной рисунком. Соединяются бусины нанизыванием их на капроновую или шелковую нитку, а при отсутствии в бусинах сквозного отверстия - с помощью проволочного крючка.

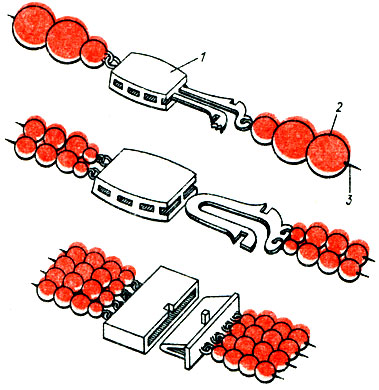

Рис. 4.10. Конструкция бус (коротких): 1 - замок; 2 - бусина; 3 - нить

Браслеты. Конструктивно браслеты представляют из себя ряд звеньев (глидеров), застежек, растяжек (в середине или на концах), замка с предохранителем (рис. 4.11). Форма звеньев всех браслетов может быть прямоугольной, квадратной, овальной, фасонной, фантазийной. Чаще всего браслеты имеют размеры, приведенные в табл. 4.2.

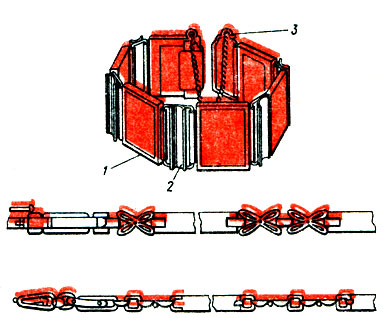

Рис. 4.11. Конструкция браслета: 1 - звено; 2 - растяжка; 3 - замок

Таблица 4.2

Запонки. Состоят из верхушки (украшающей части) и деталей крепления - застежной части (рис. 4.31).

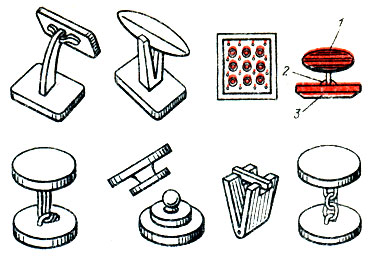

Рис. 4.31. Конструкция запонок: 1 - верхушка; 2 - детали крепления; 3 - застежная часть

Зажимы для галстука. Включают в себя корпус (в лицевой части украшенного эмалью, чернью, гравировкой, вставкой из самоцветов) и прижимную планку (рис. 4.32), осуществляющей зажим.

Рис. 4.32. Конструкция зажима для галстука: 1 - корпус; 2 - прижим
